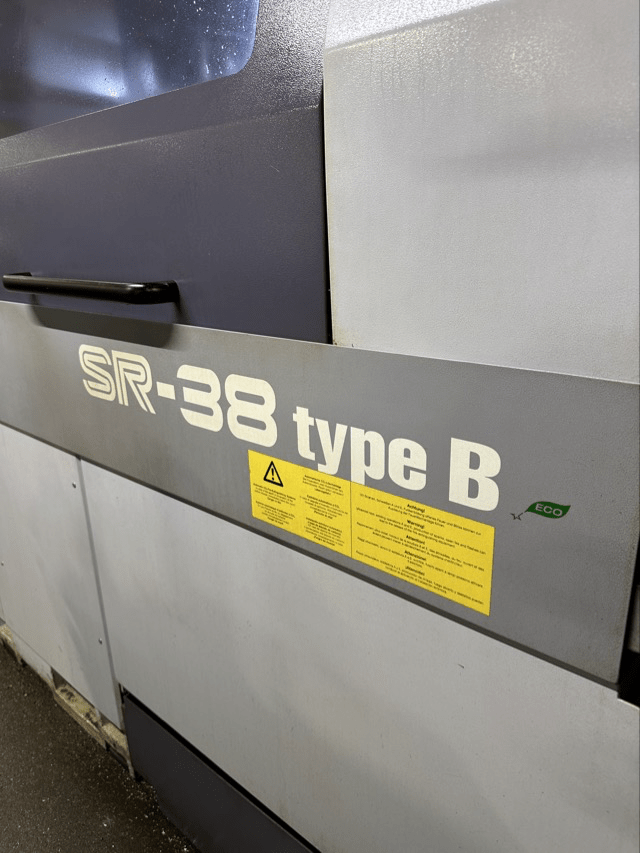

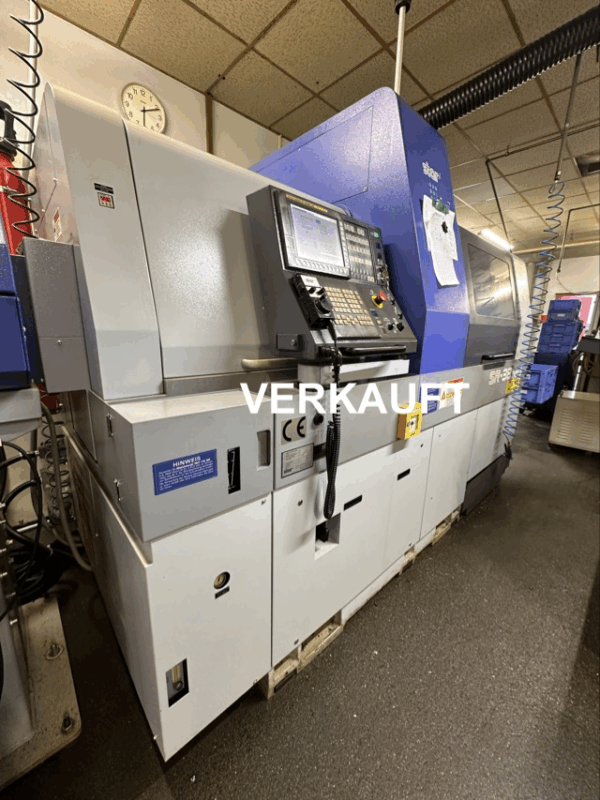

gebr. STAR SR-38 Type B_(Bj.2018)_IntNr231022

Beschreibung

Standort: Deutschland, Baden-Württemberg Südwest

Zustand: Gebraucht

Hersteller: STAR Micronics

Modell: STAR Micronics

Baujahr: 2018

Neuwertige STAR SR-38 Type B, Bj. 2018
Betriebsstunden 9580

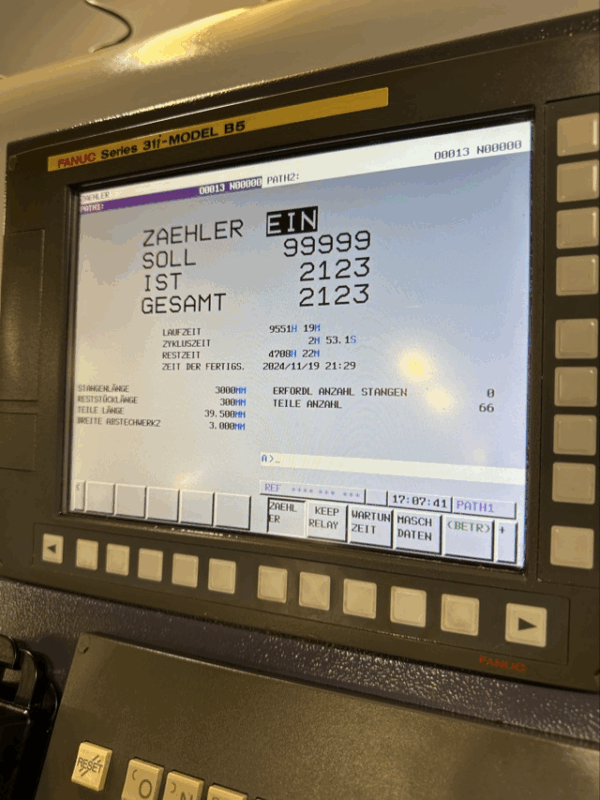

CNC-Steuerung FANUC 31i-B5 mit 10 Achsen
C-Achse auf Haupt- und Gegenspindel
Langdreher – Kurzdreher umrüstbar

Standardausrüstung Werkzeughalter
Linearschlitten
5-fach Werkzeughalter Schaft 1x 20x20mm und 4x 16x16mm
Zusätzliche X3-Achse zum simultanen Drehen an der Hauptseite
2-fach Werkzeughalter auf X3-Achse Schaft 16x16mm
4 Querbohrapparate ER20
2 Querbohrapparate ER20
3-Spindel Bohreinrichtung zur front-/ rückseitige Bearbeitung auf der B-Achse ER16
5 Bohreinrichtung für front-/ rückseitige Stirnseitenbearbeitung mit IK
Antriebseinrichtung für Werkzeuge zur Hauptseitenbearbeitung
Rückseitenbearbeitung mit 8 Bearbeitungsstationen ER20
Antriebseinrichtung für Werkzeuge zur Rückseitenbearbeitung auf 8 Stationen
Mechanische Werkstückauswurfeinrichtung
Teileauswurfkontrolle
Ausblaseinrichtung für Gegenspindel
Werkstückabnehmer
Werkstückförderer zum Ausbringen der Werkstücke
Separater Kühlmittelbehälter mit Niveau- und Durchflussüberwachung
Kühlmittel durch die Gegenspindel
Öltank
Kühlmitteleinsatz der Maschine: Öl
CE Konformitätserklärung
Betriebs- und Wartungshandbuch
HFT (High-Frequency-Turning)

Lademagazin FMB LSK 38 / 3200 „A“
Scharnierbandförderer MAYFRAN Typ MT 10

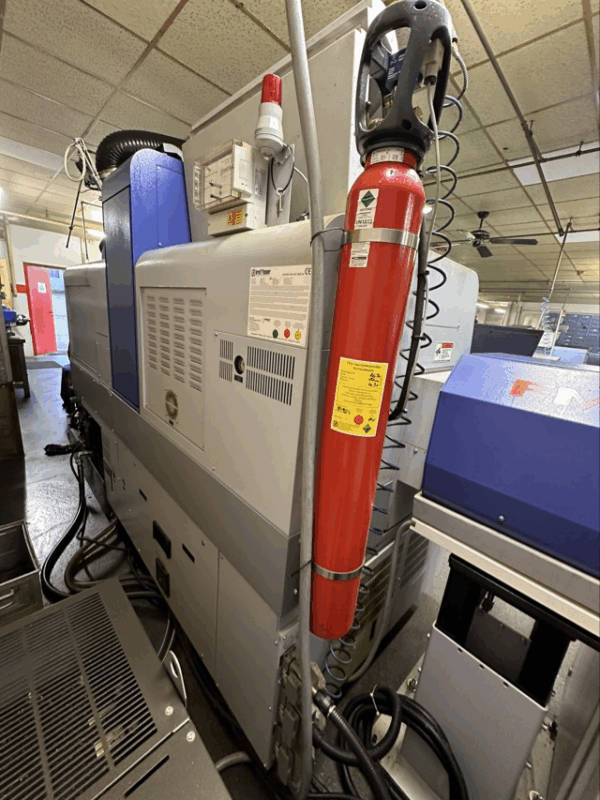

Kleinlöschanlage Kraft und Bauer und Löschmittelbehälter CO2

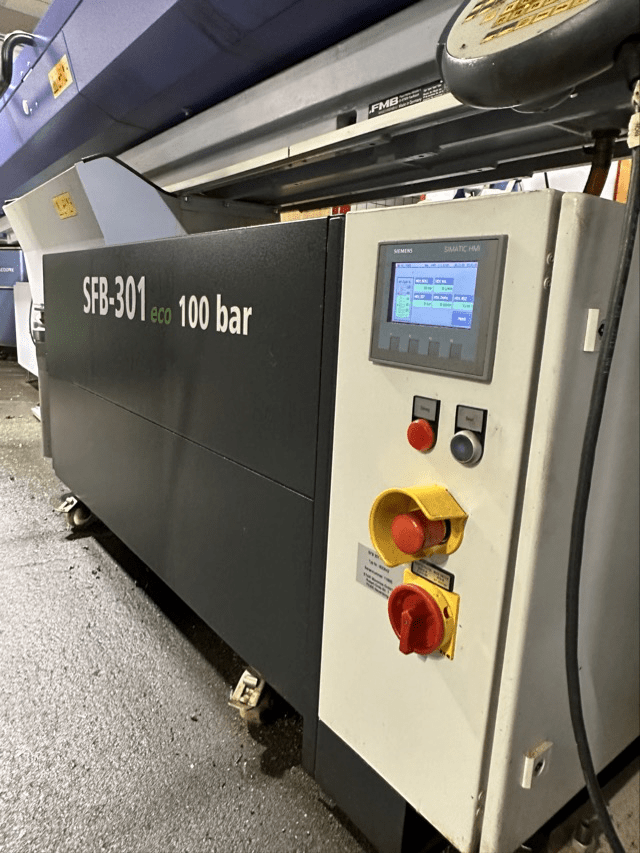

Hochdruckanlage SFB-301 eco
100 bar bei 28 l/min. 200 Liter
Tank, 40 µm Wechselfilter aus Drahtgeflecht, Medium:
Schneidöl, 4-fach Ventilumschaltung, Vollverkleidung, Anbau
unter Lademagazin

Abmessungen Maschine: ca. 3192 x 1315 x 2120 [mm] Gewicht Maschine: ca. 4300 [kg] Abmessungen Lademagazin: ca. 4800 x 890 x 1800 [mm] Gewicht Lademagazin: ca. 1800 [kg] Abmessungen Peripherie HD-System: ca. 1500 x 500 x1000 [mm] Gewicht Peripherie HD-System: ca. 250 [kg]

Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

STAR SR-38 Type B, built in 2018, as good as new
Operating hours: 9580.
FANUC 31i-B5 CNC control with 10 axes.
C-axis on main and counter spindle.
Long turning machine – convertible to short turning machine.

Standard equipment Tool holder
Linear slide
5-fold tool holder Shaft 1x 20x20mm and 4x 16x16mm
Additional X3 axis for simultaneous turning on the main side
2-fold tool holder on X3 axis Shaft 16x16mm
4 cross drilling devices ER20
2 cross drilling devices ER20
3-spindle drilling device for front/rear machining on the B-axis ER16
5 drilling device for front/rear end machining with IK
Drive device for tools for main side machining
Rear machining with 8 machining stations ER20
Drive device for tools for rear machining on 8 stations
Mechanical workpiece ejector device
Parts ejection control
Blow-out device for counter spindle
Workpiece pick-up device
Workpiece conveyor for removing the workpieces
Separate coolant tank with level and flow monitoring
Coolant through the counter spindle
Oil tank
Coolant used by the machine: oil
CE declaration of conformity
Operating and maintenance manual
HFT (high-frequency turning)

FMB LSK 38 / 3200 ‘A’ loading magazine
MAYFRAN MT 10 hinged belt conveyor
Kraft und Bauer small fire extinguishing system and CO2 extinguishing agent container

SFB-301 eco high-pressure system
100 bar at 28 l/min. 200 litre
tank, 40 µm replaceable wire mesh filter, medium:
cutting oil, 4-way valve switch, full enclosure, installation
under loading magazine

Machine dimensions: approx. 3192 x 1315 x 2120 [mm] Machine weight: approx. 4300 [kg] Loading magazine dimensions: approx. 4800 x 890 x 1800 [mm] Loading magazine weight: approx. 1800 [kg] Dimensions of HD system peripherals: approx. 1500 x 500 x 1000 [mm] Weight of HD system peripherals: approx. 250 [kg]

The machine can be viewed by appointment.
Subject to changes and errors in the technical data and specifications, as well as prior sale!
