использованный магазин LNS Super Hydrobar 6.42 HS-4.4_IntNr231414

Описание

Расположение: Германия, Баден-Вюртемберг, юго-запад

Zustand: Подержанные

Hersteller: LNS

Modell: LNS

Год постройки: 2005

использованный магазин LNS Super Hydrobar 6.42 HS-4.4_IntNr231414

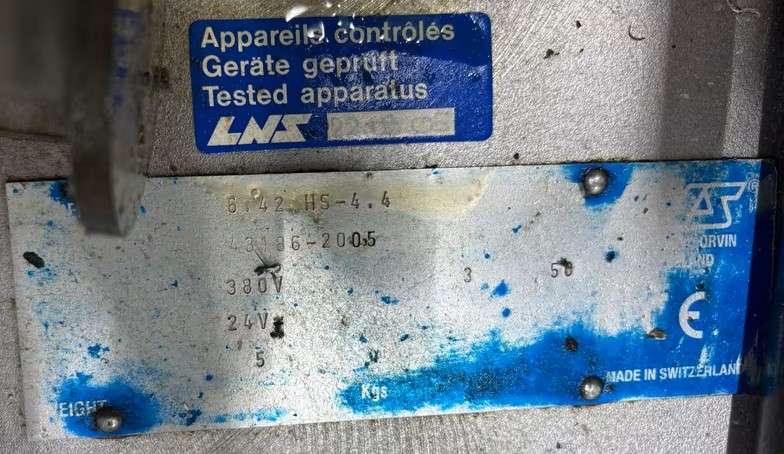

Seriennr 43186-2005
Bj. 2005

L N S SUPER HYDROBAR 6.42 – HS4.4
Hydraulische Stangenführung mit 6 Führungsrohren,
HYS 6.42 HS Führungsrohr ø 44-40-34-28-22-14 Stangen ø 6-42
für Materialstangen bis max. ø 42 mm
Stangenlänge 6000 mm max.
zum Anbau an Drehmaschine

∙ Kurze Umrüstzeiten von einem Rohrdurchmesser zum anderen.(1-2 min.)
Führung Hydrodynamische Lagerung

∙ Hohe Drehzahlen durch hydrodynamische Lagerung der Materialstangen, somit:
– kürzere Bearbeitungszeiten
– höhere Fertigungsgenauigkeit
– längere Standzeit der Werkzeuge

∙ Äusserst geräuscharmer Lauf bei Rund-, Sechskant- und Vierkant-
material, keine geschlitzten Rohre.

∙ Ölzuführung am Rohrende mit Schnellkupplung – ohne Ölverlust

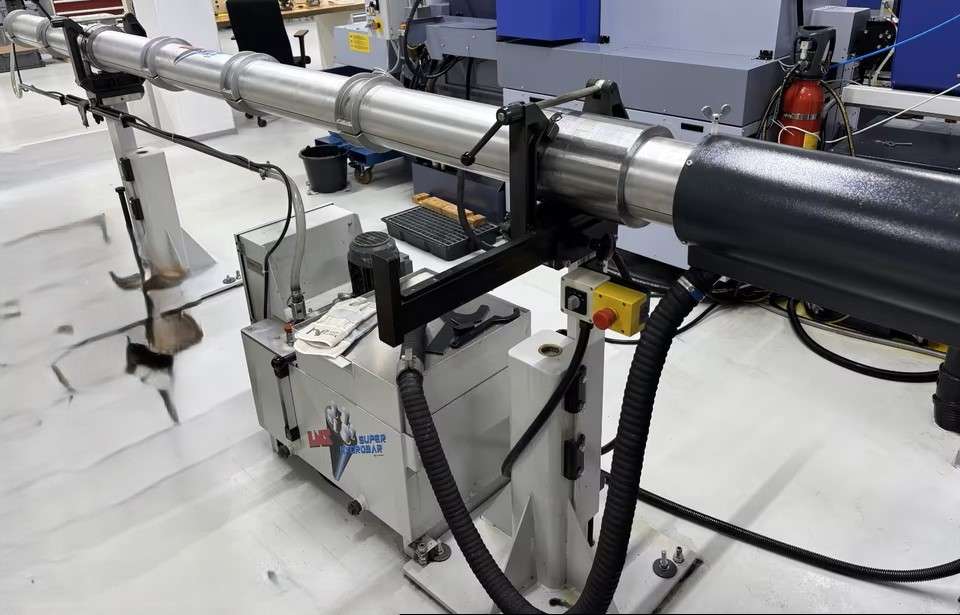

AUFBAU DES GERÄTES

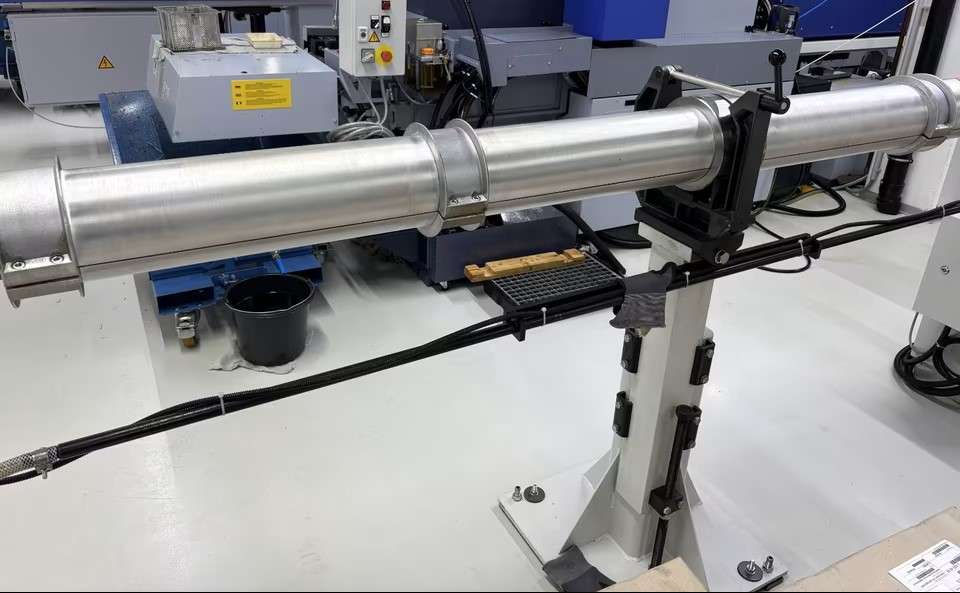

– Außenrohr, bestehend aus zwei Aluminium-Halb-
schalen, Aluminiumkern und sechs Stahl-Führungsrohren (patentiert).

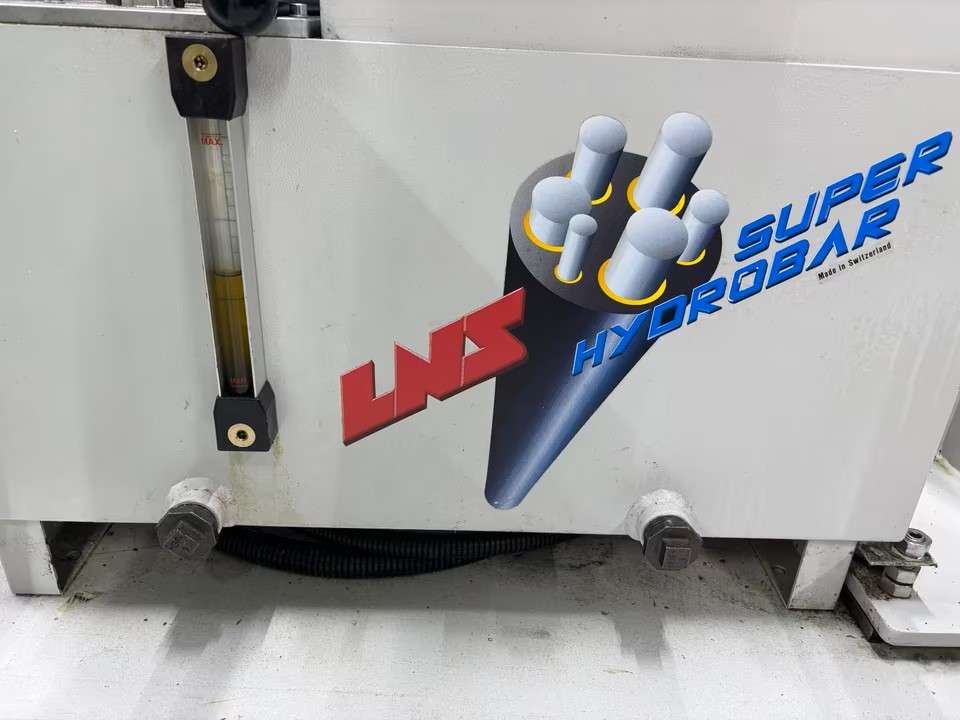

– Freistehende Hydraulikgruppe, bestehend aus:
– Ölbehälter mit Inhalt max. 120 l
– großer Filteranlage mit Siebkorb
– Mengenregler, Vorschub regelbar von 50 – 200 mm/s.
– Sicherheitsventil und Druckregulierventil (von 0,8 – 5 bar)
– Außenliegender Motor mit Schraubenpumpe 200 – 460 Volt, 50/60 Hz,
Leistung 1,1 kW, Steuerspannung 24 V Gleichstrom.

– Ölauffangbehälter mit Ölabflußschlauch ø 1½“

– Elektrische Steuerung in separatem Metallschaltkasten, mit Wahl-
schalter und gesteuertem Rückzug der Schubstange.

– Elektromechanische Stangenendabschaltung, innen im Rohr angebracht.

– Harting-Verbindungsstecker

– Hinterer Stützfuß, Doppelsäule und Support mit Indexierring

– Vorderer Stützfuß mit Doppelsäule und Support zum Ausschwenken des
Rohres, mit verschiebbarem Arm, Schwenkbereich max. 850 mm.

– Automatisches Zentriersystem am vorderen Support.

Lackierung:
Stützfüsse und Hydraulikgruppe in Lichtgrau RAL 7035
Ölauffangbehälter in Anthrazit RAL 7016

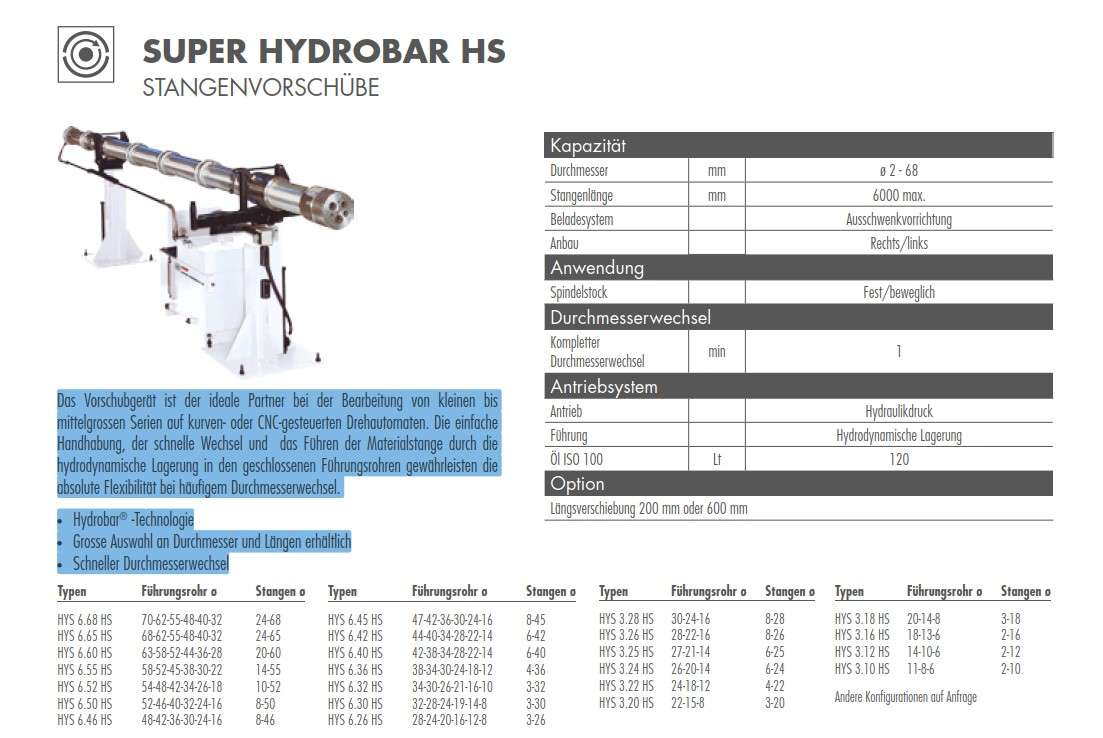

Das Vorschubgerät ist der ideale Partner bei der Bearbeitung von kleinen bis
mittelgrossen Serien auf kurven- oder CNC-gesteuerten Drehautomaten. Die einfache
Handhabung, der schnelle Wechsel und das Führen der Materialstange durch die
hydrodynamische Lagerung in den geschlossenen Führungsrohren gewährleisten die
absolute Flexibilität bei häufigem Durchmesserwechsel.
• Hydrobar® -Technologie
• Grosse Auswahl an Durchmesser und Längen erhältlich
• Schneller Durchmesserwechsel

Die Maschine kann nach Terminvereinbarung besichtigt werden.
Изменения и ошибки в технических данных и информации, а также предварительная продажа зарезервированы!
