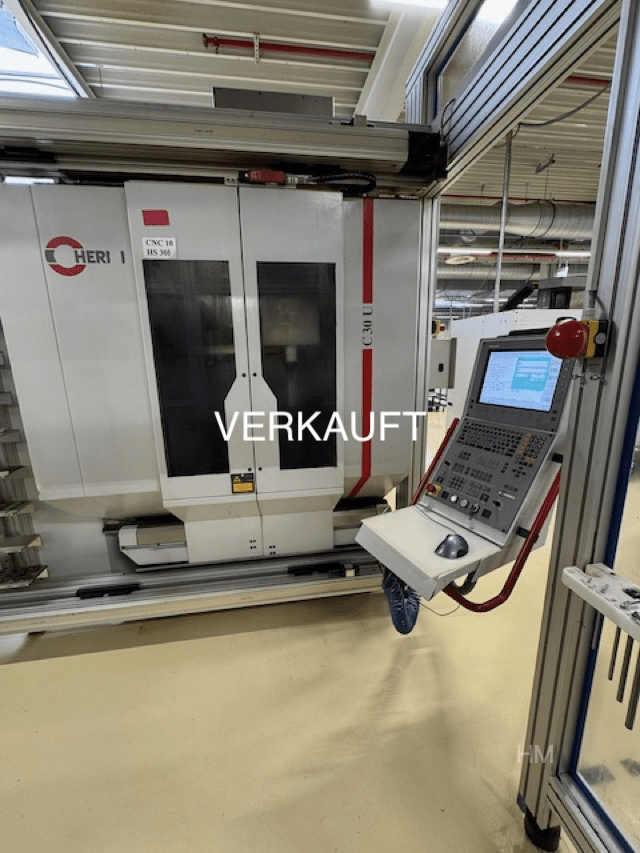

ਹਰਮਲ C30U, ਸਾਲ 2004_IntNr231358

ਵਰਣਨ

ਸਥਾਨ: ਜਰਮਨੀ, ਬਾਡੇਨ-ਵੁਰਟਮਬਰਗ ਦੱਖਣ-ਪੱਛਮ

ਹਾਲਤ: ਲੋੜੀਂਦਾ

ਨਿਰਮਾਤਾ: ਹਰਮਲ

ਮਾਡਲ: ਹਰਮਲ

ਉਸਾਰੀ ਦਾ ਸਾਲ: 2004

iTNC 530 Heidenhain ਕੰਟਰੋਲ
ਪ੍ਰੋਗਰਾਮ ਚੱਲ ਰਿਹਾ ਹੈ: ਘੰਟੇ: 49,000
ਸਪਿੰਡਲ ਚਾਲੂ ਘੰਟੇ: 42,300
ਗਤੀਸ਼ੀਲ ਧੁਰੇ: 45,000
x-ਧੁਰੀ ਯਾਤਰਾ 650 ਮਿਲੀਮੀਟਰ
y-ਪਾਥ 600mm
z-ਧੁਰਾ ਯਾਤਰਾ 500 ਮਿਲੀਮੀਟਰ
ਮੁੱਖ ਸਪਿੰਡਲ:
ਵੱਧ ਤੋਂ ਵੱਧ ਗਤੀ 18,000 ਆਰਪੀਐਮ
ਅੰਦਰੂਨੀ ਕੂਲਿੰਗ (IKZ)
ਬਾਹਰੀ ਕੂਲਿੰਗ (AKZ)
ਡਰਾਈਵ ਪਾਵਰ - ਮੁੱਖ ਸਪਿੰਡਲ 19 ਕਿਲੋਵਾਟ
ਟੂਲ ਹੋਲਡਰ SK 40

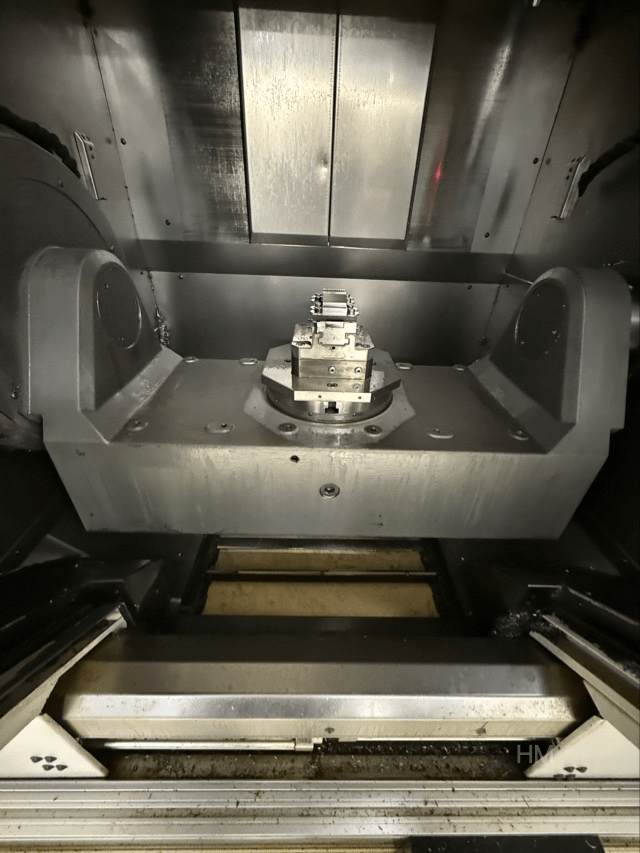

ਘੁੰਮਣ ਵਾਲਾ ਰੋਟਰੀ ਟੇਬਲ:
ਰੋਟਰੀ ਟੇਬਲ ਵਿਆਸ 280 ਮਿਲੀਮੀਟਰ
ਘੁੰਮਣ ਵਾਲੀ ਰੇਂਜ A: -30 / + 115°
ਘੁੰਮਣਯੋਗ C: 360°
ਵੱਧ ਤੋਂ ਵੱਧ ਟੇਬਲ ਲੋਡ ਲਗਭਗ 1,000 ਕਿਲੋਗ੍ਰਾਮ
ਸਪੀਡ A: 25 / C: 65 rpm
ਟੂਲ ਬਦਲਣ ਵਾਲਾ:
ਟੂਲ ਪੋਜੀਸ਼ਨਾਂ ਦੀ ਗਿਣਤੀ 32 ਪੋਜੀਸ਼ਨ।
ਮੈਗਜ਼ੀਨ ਵਿੱਚ ਟੂਲ ਪੋਜੀਸ਼ਨਾਂ ਦੀ ਗਿਣਤੀ 88 ਪੋਜੀਸ਼ਨ ਹੈ।
ਟੂਲ ਹੋਲਡਰ SK 40
ਵੱਧ ਤੋਂ ਵੱਧ ਟੂਲ ਵਿਆਸ 80 ਮਿਲੀਮੀਟਰ
ਵੱਧ ਤੋਂ ਵੱਧ ਟੂਲ ਵਿਆਸ ਜਿਸ ਵਿੱਚ ਮੁਫ਼ਤ ਨਾਲ ਲੱਗਦੇ ਡੱਬੇ ਹਨ: 125 ਮਿਲੀਮੀਟਰ
ਵੱਧ ਤੋਂ ਵੱਧ ਟੂਲ ਦੀ ਲੰਬਾਈ 300 ਮਿਲੀਮੀਟਰ
ਵੱਧ ਤੋਂ ਵੱਧ ਔਜ਼ਾਰ ਭਾਰ 8.0 ਕਿਲੋਗ੍ਰਾਮ
ਫੀਡ ਰੇਟ:
ਤੇਜ਼ ਟ੍ਰੈਵਰਸ (X / Y / Z) 45 ਮੀਟਰ/ਮਿੰਟ
ਮਾਪਣ ਪ੍ਰਣਾਲੀ ਦਾ ਰੈਜ਼ੋਲਿਊਸ਼ਨ 0.0001 ਮਿਲੀਮੀਟਰ
ਕੁੱਲ ਬਿਜਲੀ ਦੀ ਲੋੜ 41 ਕੇ.ਵੀ.ਏ.
ਮਸ਼ੀਨ ਦਾ ਭਾਰ ਲਗਭਗ 9.5 ਟਨ

ਸਹਾਇਕ ਉਪਕਰਣ:
ਪੂਰਾ ਦਸਤਾਵੇਜ਼
ਚਿੱਪ ਕਨਵੇਅਰ
ਕੂਲੈਂਟ ਸਿਸਟਮ
ਅੰਦਰੂਨੀ ਕੂਲੈਂਟ ਸਪਲਾਈ
ਹਾਈਡ੍ਰੌਲਿਕ ਯੂਨਿਟ
NC ਸਵਿਵਲ ਰੋਟਰੀ ਟੇਬਲ
ਟੂਲ ਚੇਂਜਰ 2 x 80 ਪੋਜੀਸ਼ਨਾਂ
ਇਲੈਕਟ੍ਰਿਕ ਹੈਂਡਵ੍ਹੀਲ
ਰੇਨੀਸ਼ਾ ਪ੍ਰੋਬ
20 ਟੂਲ ਹੋਲਡਰ

ਮਸ਼ੀਨ ਦੀ ਜਾਂਚ ਮੁਲਾਕਾਤ ਦੁਆਰਾ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ।
ਤਕਨੀਕੀ ਡੇਟਾ ਅਤੇ ਜਾਣਕਾਰੀ ਦੇ ਨਾਲ-ਨਾਲ ਪਹਿਲਾਂ ਦੀ ਵਿਕਰੀ ਵਿੱਚ ਤਬਦੀਲੀਆਂ ਅਤੇ ਗਲਤੀਆਂ ਦੇ ਅਧੀਨ!

iTNC 530 Heidenhain ਕੰਟਰੋਲ
ਪ੍ਰੋਗਰਾਮ ਚੱਲ ਰਿਹਾ ਹੈ: ਘੰਟੇ: 49,000
ਸਪਿੰਡਲ ਚਾਲੂ ਘੰਟੇ: 42,300
ਗਤੀਸ਼ੀਲ ਕੁਹਾੜੀਆਂ: 45,000
ਐਕਸ-ਪਾਥ 650 ਮਿਲੀਮੀਟਰ
y-ਪਾਥ 600 ਮਿਲੀਮੀਟਰ
z-ਪਾਥ 500 ਮਿਲੀਮੀਟਰ
ਮੁੱਖ ਸਪਿੰਡਲ:
ਵੱਧ ਤੋਂ ਵੱਧ ਗਤੀ 18,000 ਆਰਪੀਐਮ
ਅੰਦਰੂਨੀ ਕੂਲਿੰਗ (IKZ)
ਬਾਹਰੀ ਕੂਲਿੰਗ (AKZ)
ਡਰਾਈਵ ਪਾਵਰ - ਮੁੱਖ ਸਪਿੰਡਲ 19 ਕਿਲੋਵਾਟ
ਟੂਲ ਹੋਲਡਰ SK 40
ਘੁੰਮਦੀ ਰੋਟਰੀ ਟੇਬਲ:
ਰੋਟਰੀ ਟੇਬਲ ਵਿਆਸ 280 ਮਿਲੀਮੀਟਰ
ਘੁੰਮਣ ਵਾਲੀ ਰੇਂਜ A: -30 / + 115°
ਘੁੰਮਦਾ C: 360°
ਵੱਧ ਤੋਂ ਵੱਧ ਟੇਬਲ ਲੋਡ ਲਗਭਗ 1,000 ਕਿਲੋਗ੍ਰਾਮ
ਸਪੀਡ A: 25 / C: 65 rpm
ਟੂਲ ਬਦਲਣ ਵਾਲਾ:
ਟੂਲ ਪੋਜੀਸ਼ਨਾਂ ਦੀ ਗਿਣਤੀ 32 ਪੋਜੀਸ਼ਨ।
ਟੂਲ ਪੋਜੀਸ਼ਨਾਂ ਦੀ ਗਿਣਤੀ ਮੈਗਜ਼ੀਨ 88 ਪੋਜੀਸ਼ਨ।
ਟੂਲ ਹੋਲਡਰ SK 40
ਵੱਧ ਤੋਂ ਵੱਧ ਟੂਲ ਵਿਆਸ 80 ਮਿਲੀਮੀਟਰ
ਵੱਧ ਤੋਂ ਵੱਧ ਔਜ਼ਾਰ ਵਿਆਸ ਜਿਸ ਵਿੱਚ ਮੁਫ਼ਤ ਗੁਆਂਢੀ ਡੱਬਾ 125 ਮਿਲੀਮੀਟਰ ਹੈ
ਵੱਧ ਤੋਂ ਵੱਧ ਟੂਲ ਦੀ ਲੰਬਾਈ 300 ਮਿਲੀਮੀਟਰ
ਵੱਧ ਤੋਂ ਵੱਧ ਔਜ਼ਾਰ ਭਾਰ 8.0 ਕਿਲੋਗ੍ਰਾਮ
ਫੀਡ ਰੇਟ:
ਤੇਜ਼ ਟ੍ਰੈਵਰਸ (X / Y / Z) 45 ਮੀਟਰ/ਮਿੰਟ
ਮਾਪਣ ਪ੍ਰਣਾਲੀ ਦਾ ਰੈਜ਼ੋਲਿਊਸ਼ਨ 0.0001 ਮਿਲੀਮੀਟਰ
ਕੁੱਲ ਬਿਜਲੀ ਦੀ ਲੋੜ 41 ਕੇ.ਵੀ.ਏ.
ਮਸ਼ੀਨ ਦਾ ਭਾਰ ਲਗਭਗ 9.5 ਟਨ
ਜਗ੍ਹਾ ਦੀ ਲੋੜ ਲਗਭਗ 3.5 x 3.5 x 3.5 ਮੀਟਰ

ਸਹਾਇਕ ਉਪਕਰਣ:
ਪੂਰਾ ਦਸਤਾਵੇਜ਼ੀਕਰਨ
ਚਿੱਪ ਕਨਵੇਅਰ
ਕੂਲੈਂਟ ਡਿਵਾਈਸ
ਅੰਦਰੂਨੀ ਕੂਲੈਂਟ ਸਪਲਾਈ
ਹਾਈਡ੍ਰੌਲਿਕ ਯੂਨਿਟ
NC ਸਵਿਵੇਲਿੰਗ ਰੋਟਰੀ ਟੇਬਲ
ਟੂਲ ਚੇਂਜਰ 2 x 80 ਪੋਜੀਸ਼ਨਾਂ
ਇਲੈਕਟ੍ਰਿਕ ਹੈਂਡਵ੍ਹੀਲ
ਰੇਨੀਸ਼ਾ ਮਾਪਣ ਵਾਲੀ ਜਾਂਚ
20 ਟੂਲਹੋਲਡਰ

ਮਸ਼ੀਨ ਦੀ ਜਾਂਚ ਮੁਲਾਕਾਤ ਦੁਆਰਾ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ।
ਤਕਨੀਕੀ ਡੇਟਾ ਅਤੇ ਜਾਣਕਾਰੀ ਵਿੱਚ ਬਦਲਾਅ ਅਤੇ ਗਲਤੀਆਂ ਦੇ ਨਾਲ-ਨਾਲ ਪਹਿਲਾਂ ਤੋਂ ਵਿਕਰੀ ਰਾਖਵੀਂ ਹੈ!
